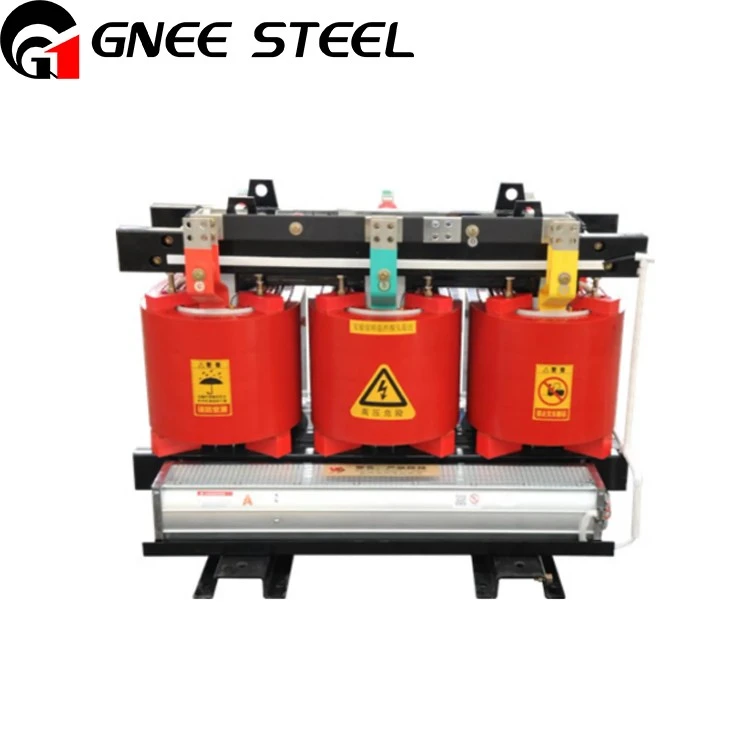

1600 kVa中電圧乾燥タイプのパワートランスvideo
高度な中電圧ドライタイプのパワートランス bY gnee
低いいえ - 負荷損失
{0。18mm薄い高透過性シリコンスチールシートを使用します。完全な斜めのジョイントと多段階の進歩的なテクノロジーを使用すると、乾燥型分離トランスは低い荷重損失を達成します。
高度な技術
ドライ樹脂トランスの高電圧コイルは、輸入された真空鋳造装置を使用して生成されます。完全に自動的なオンラインミキシングを備えており、鋳造コイルに気泡がなく、部分的な排出量が少ないことを保証します。
優れたパフォーマンス
ドライタイプの電気変圧器は、電界、温度場、および磁場のシミュレーション分析を採用しています。
エネルギー - 貯蓄と環境 - フレンドリー
樹脂鋳造断熱性のカプセル化により、腐食、炎 - 遅延剤、爆発 - 証明に耐性があります。樹脂鋳造ドライタイプの変圧器は、損失が低く、ノイズが低く、環境にやさしく、汚染がありません。
技術データシート
| 500 kVAドライタイプの変圧器仕様とデータシート | |
| モデル | scb {{0}}} kva -6。6\/0.55kv |
| タイプ | 樹脂鋳造ドライタイプの変圧器 |
| 標準 | IEC60076 |
| 定格電力 | 1600 kva |
| 頻度 | 50 Hz |
| 段階 | 三つ |
| 冷却タイプ | AN\/AF |
| 一次電圧 | 6.6 kv |
| 二次電圧 | 0。55kV |
| 曲がりくねった材料 | アルミニウム |
| ベクターグループ | Dyn11 |
| インピーダンス | 4% |
| タップチェンジャー | NLTC |
| タッピング範囲 | ±2*2.5% |
| 負荷損失はありません | 1.16 kW |
| 負荷損失 | 4.88 kW |
| アクセサリー | 温度コントローラー、冷却ファン |
| sc（b）10 - 100 〜2500\/10エポキシドライタイプトランス | 定格低電圧：0。4kV | 定格電圧：10（10.5、11、6.6、6.3、6）kv | |||||||
| タップ範囲：±2×2.5％など。 | 接続グループ：dyn11またはyyn 0 | ||||||||
| 製品モデル | 英国％ | いいえ-Load LossP 0（w） | 負荷損失（75度）PK（W） | I0(%) | LPA（an）db | レールゲージ m×n |
本体寸法×b×h（mm） | 上部の寸法 - アウトレットエンクロージャー（フィートの取り付けを含む） | サイドの寸法 - アウトレットエンクロージャー（フィートの取り付けを含む） |
| sc（b）10-200\/10 | 4 | 400 | 1371 | 0.7 | 42 | 550×550 | 960×750×804 | 1700×1400×1600 | 1700×1400×2200 |
| sc（b）10-125\/10 | 4 | 470 | 1616 | 0.7 | 43 | 550×550 | 960×750×804 | 1700×1400×1600 | 1700×1400×2200 |
| sc（b）10-160\/10 | 4 | 540 | 1860 | 0.7 | 43 | 550×550 | 1040×750×859 | 1700×1400×1600 | 1700×1400×2200 |
| sc（b）10-200\/10 | 4 | 620 | 2200 | 0.7 | 43 | 550×550 | 1040×750×874 | 1700×1400×1600 | 1700×1400×2200 |
| sc（b）10-250\/10 | 4 | 720 | 2410 | 0.7 | 43 | 660×660 | 1090×860×856 | 1700×1400×1600 | 1700×1400×2200 |
| sc（b）10-315\/10 | 4 | 880 | 3030 | 0.7 | 45 | 660×660 | 1100×860×923 | 1700×1400×1600 | 1700×1400×2200 |
| sc（b）10-400\/10 | 4 | 975 | 3480 | 0.7 | 45 | 660×660 | 1120×860×913 | 1700×1400×1600 | 1700×1400×2200 |
| sc（b）10-500\/10 | 4 | 1160 | 4260 | 0.6 | 46 | 660×660 | 1240×860×953 | 1700×1400×1600 | 1700×1400×2200 |
| sc（b）10-630\/10 | 4 | 1340 | 5134 | 0.6 | 46 | 820×660 | 1360×860×956 | 1900×1500×1800 | 1900×1500×2200 |
| sc（b）10-630\/10 | 6 | 1300 | 5200 | 0.6 | 48 | 820×660 | 1380×860×938 | 1900×1500×1800 | 1900×1500×2200 |
| sc（b）10-800\/10 | 6 | 1520 | 6020 | 0.5 | 49 | 820×820 | 1450×1020×993 | 1900×1500×1800 | 1900×1500×2200 |
| sc（b）10-1000\/10 | 6 | 1770 | 7090 | 0.4 | 50 | 820×820 | 1510×1020×1058 | 1900×1500×1800 | 1900×1500×2200 |
| sc（b）10-1250\/10 | 6 | 2090 | 8460 | 0.4 | 51 | 820×820 | 1530×1020×1140 | 1900×1500×1800 | 1900×1500×2200 |
| sc（b）10-1600\/10 | 6 | 2450 | 10240 | 0.3 | 51 | 820×1070 | 1560×1150×1223 | 2000×1600×2000 | 2000×1600×2200 |
| sc（b）10-2000\/10 | 6 | 3050 | 12600 | 0.3 | 52 | 1070×1070 | 1580×1150×1273 | 2000×1600×2000 | 2000×1600×2200 |
| sc（b）10-2500\/10 | 6 | 3600 | 15000 | 0.3 | 53 | 1070×1070 | 1700×1150×1383 | 2200×1600×2000 | 2200×1600×2200 |
| sc（b）10-1600\/10 | 8 | 2450 | 11263 | 0.3 | 51 | 820×1070 | 1590×1150×1198 | 2000×1600×2000 | 2000×1600×2200 |
| sc（b）10-2000\/10 | 8 | 3050 | 13882 | 0.3 | 52 | 1070×1070 | 1660×1150×1298 | 2000×1600×2000 | 2000×1600×2200 |
| sc（b）10-2500\/10 | 8 | 3600 | 16414 | 0.3 | 53 | 1070×1070 | 1720×1150×1493 | 2200×1600×2000 | 2200×1600×2200 |
一般的なarrangementdローリング
テストおよび検査技術
すべてのドライキャスト樹脂トランスは、生産プロセスと品質の側面を厳密に制御することになります。工場を離れる前は、顧客の国家基準とカスタマイズされた要件に従って、厳格なテストと検査を受けています。これには、部分的な排出テスト、稲妻の衝動に耐えるテスト、騒音テストなどの重要な検査項目が含まれます。当社の最先端のテストおよび検査機器は、包括的な検査および検出システムとともに、1600 kVA中電圧ドライタイプのパワートランスが最高の基準を満たしていることを確認してください。
製品の詳細
中程度の電圧ドライタイプのパワートランスが必要ですか？
産業公園、ショッピングモール、オフィスビル、病院、学校などのエリアは、しばしば乾燥したパワー変圧器を必要とすることがよくあります。これらの場所は信頼できる電源を必要とし、安全性と環境保護のために比較的高い要件を持っています。乾燥 - タイプの変圧器は、火災の利点 - 抵抗、爆発 - 証明、および低ノイズのために、このような機会に適しています。
