S11 500kVA-三相油入配電変圧器
Nov 12, 2025
伝言を残す
S11 500kVA油入変圧器の導入
S11シリーズは完全密閉鉄心配電変圧器です。近年開発された低ノイズ、低損失の変圧器は、鉄心に接合部がないため、無負荷損失と無負荷電流が大幅に減少し、無負荷電流-%~80%が減少します。高電圧と低圧のコイルはコア列に連続して巻かれており、巻線がコンパクトで同心度が良好であるため、変圧器の盗難防止性能がさらに向上しています。
石油式変圧器は、高層ビル、商業センター、地下鉄、空港、駅、工業および鉱山企業、掘削プラットフォーム、石油生産プラットフォームで広く使用できます。{0}これらは、防火要件が高い場所 (可燃性エリアや爆発性エリアなど) や過酷な環境に特に適しています。さらに、住宅地、商店街、工業、鉱業、農村地域での電力供給や照明の目的にも使用できます。
特徴：
1. 優れた性能で経済的で環境に優しい
S11シリーズのトランス製品は、S9シリーズに比べて損失と電流が低くなります。鉄心（断面が真円）を連続巻しているため、けい素鋼板の方向性が最大限に活かされ、クランプによる締め付けが不要で自然な締め付け状態となる鉄心構造となり、クランプによる性能低下を回避し、無負荷損失を20{6}}45%低減、無負荷電流を60～80%低減します。
2. トランスの長寿命化
燃料タンクは完全密閉構造です。燃料タンクと燃料タンクの端はボルトで固定することも、溶接で固定することもできます。絶縁油が空気に触れず、絶縁性能の劣化速度が遅くなり、寿命が長くなります。
3. 低騒音
騒音は10デシベル以上減少します。トランスコア自体は継ぎ目のない全体構造となっており、コンパクトな構造となっております。動作中の騒音レベルは7〜10dB低減され、建物や居住エリアへの設置に非常に適しています。
4. 確実な動作
燃料タンク内の部品を改良し信頼性を高め、シールの信頼性を確保する技術レベルの向上を図りました。
5. トランスのサイズが小さい
S11は波板ラジエーターを採用しています。油温が変化すると波板が油温変化に応じて伸縮します。オイルコンサベータの役割を代替できます。
S11 500kVA-三相油入配電変圧器の技術データ
|
一次電圧 |
二次電圧 |
ベクトルグループ |
無負荷損失なし |
-負荷損失 |
|
6kV |
0.4kV |
ダイナ11 |
680W |
5410W/5150W |
| 頻度 | 50/60Hz | 段階 | 三つ |
| 出力電圧 | 110V,380V,400V | 入力電圧 | 10kV、11kV、15kV、22kV、30kV |
| 原産地 | 河南省、中国 | コイル番号 | 三重巻コイル- |
| モデル番号 | S11 | コイル構造 | 重ね巻き |
| 応用 | 力 | 定格容量 | 50-2500kva |
| タイプ | 油入変圧器- | 形 | ラウンド |
| 冷却方法 | 油冷 | 巻線材 | 銅/アルミニウム |
| 材料 | 銅/アルミニウム |
油入変圧器の種類-
油入変圧器にはいくつかの種類があります。-最も一般的なもののいくつかを次に示します。
単相変圧器: 1 対の巻線を使用し、地方などの低負荷状況で使用されます。-
三相変圧器-: これらは 3 対の巻線で構成されています。巻線は通常、3 つの部分に分割されたコアの周りを巡ります。三相変圧器は高負荷領域で使用され、3 つの回路にエネルギーを供給できます。-
電源トランス: これらは、より高い負荷を処理できるように設計されています。電圧を上げたり下げたりして、ある場所から別の場所に電流を流すことができます。
配電変圧器: 配電網から家庭や企業に低電圧を伝送します。
各タイプの変圧器は、特定の用途と負荷要件に合わせて設計されています。これらのタイプの選択は、変圧器が使用される電気システムの特定のニーズによって異なります。
会社概要
GNEE TRANSFORMER は強力な生産能力と効率的なマーケティング チームを備えています。
当社の変圧器製品には、500kV、400kV、330kV、220kV、110kV の超-高圧変圧器、35kV 以下の各種乾式-型変圧器/油入変圧器/アモルファス合金変圧器、新エネルギー変圧器、プレハブ変電所が含まれます。
輸出シリーズ: 単相変圧器、三相変圧器、円筒変圧器、絶縁変圧器、制御変圧器、電圧調整器およびその他の製品、および接地変圧器、消弧コイル、ビットコイン変圧器、プレハブキャビン、リアクトル、電炉変圧器、整流器変圧器、鉱山変圧器、船舶用変圧器などの特殊変圧器のさまざまな仕様。
GNEE TRANSFORMER は ISO9001、ISO14001、ISO45001、SA8000 システム認証を連続して通過しました。同時に、10kV および 35KV レベルの配電変圧器とボックス型変電所は、国際電気標準会議 IEC 認証、米国 UL 認証、ドイツ TUV 認証、EU CE 認証、オランダ KEMA 認証、および GOST 認証を取得しています。当社の製品販売は、米国、ヨーロッパ、カナダ、メキシコなど72の国と地域を含む世界市場をカバーしています。

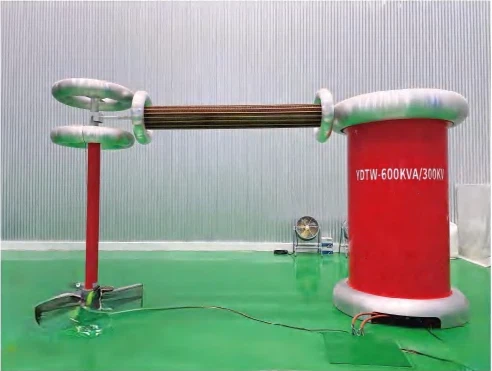

変圧器 ワークショップ機器の展示
GNEE の変圧器の種類
GNEEトランス注文仕様書
|
当社の製品を選択する際には、より良いサービスを提供するために次のデータを提供してください。 |
||
|
需要者 |
||
|
要求者: |
電話方法: |
ファックス： |
|
プロジェクトの技術リーダー: |
電話方法: |
メールボックス: |
|
トランスタイプの選択 |
||
|
□乾式変圧器 {□SC(B) エポキシ樹脂 □SC(B) 非封止-} □アメリカンボックス(ZGS) {□端末タイプ(-Z-) □リングネットワークタイプ(-H-)} □ヨーロピアンボックス交換(YBM)｛□ドライ交換□オイル交換｝ |
□ 油入変圧器-□ 完全密閉(-M-) □ 油-ベアリングピロー} □アモルファス合金変圧器｛□乾式アモルファス□オイルアモルファス｝ □ 特殊変圧器｛整流器、炉、鉱山等｝ |
|
トランス基本データ選定
|
使用国: |
|
|
フェーズ番号: |
□三相-（S従来） □単相 □その他（) |
|
頻度： |
□50Hz(従来品) □60Hz □その他() |
|
変圧器油： |
□#25(従来品) □#45(最低気温-25度以下) |
|
定格容量: |
□( )kVA 使用条件 □屋外形 □屋内形 |
|
高度： |
□1000m未満（従来） □1000～2000m □3000m以上 |
|
定格電圧(高圧) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □その他() |
|
定格電圧(低圧) |
□0.4kV □0.66kV □10kV □10.5kV □35kV □その他 その他( ) |
|
つながったグループ |
□Dyn11(従来品) □Yyn0 □YNd11 □li0(単-相) □その他() |
|
インピーダンス(%): |
□4% □4.5% □5.5% □6% □6.5% □7.5% □8% □その他( ) |
|
電圧調整モード |
□励磁なしの電圧調整(従来) □負荷時電圧調整(Z)- |
|
電圧調整範囲 |
□±2*2.5% □±5% □±3*2.5% □その他() |
変圧器アクセサリの選択
|
□ファン □温度制御｛□共通 □485コンピュータインターフェース付き｝ □乾式ケース｛□普通鋼板□アルミニウム合金》ステンレス鋼｝ □ドライケースの保護等級(□IP20(従来品) □IP( )} □ドライケース高さ要件{□なし □要件[ ]} □ 乾式可変シェルのケーブルアウトモード {□ 上-と-外 □ 上-と-下 □ 下-内/下-外 □下-内/上-外 □下-内/下-外 □下-内/横-外 [□左 □ 右-外]} |
|
注記： 1. (ドライチェンジ要件の 100kVA 変圧器にはファンが含まれていません。ファンなどは充電する必要があります) 2. (オイル交換<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
その他の特別な要件（下記の追加料金が適用されます）
|
乾式変圧器 |
□シェルと底板｛□普通□完全密閉｝□トラベルスイッチ□マグネティックロー □ゼロシーケンストランス □低圧キャビネットへの銅棒 □保護メッシュ □照明 □100kVA以下 ファン □ショックアブソーバ |
|
油入変圧器- |
□非-低温地域用No.45オイル □負荷電圧調整器の指定銘柄- □400kVA以下の低圧コンセントOABC相配線端子付 □630kVA以下は温度管理が必要 □800kVA以下 低圧コンセント0相には配線端子が必要です □630kVA以下はガスリレーが必要です |
