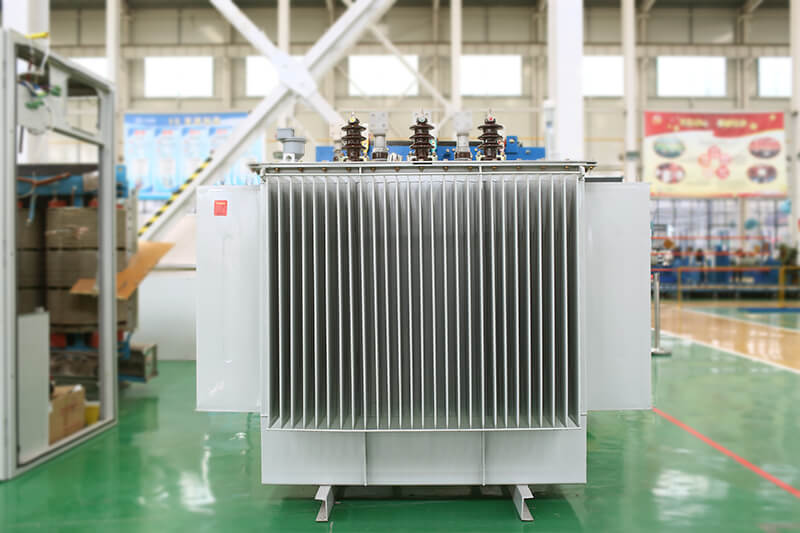

S11 オイル入り電源変圧器の導入-
のs11 油浸電源変圧器-同社独自の計算プログラムを使用して、トランスコア、コイル、本体、リード線、燃料タンクなどのコンポーネントを最適化して、S11 油浸電源変圧器-パフォーマンス。優れたプロセス設備、慎重な材料選択、効率的な生産により、s11 油入電源変圧器は低損失、低部分放電、低ノイズなどの特性を備え、優れた製品品質、省エネ、環境保護、信頼性の高い動作を実現し、製品の運用コストを効果的に削減します。これs11 油浸電源変圧器-発電所、変電所、大規模工業および鉱化企業などの中核構造物に適しています。
コア材のs11 油浸電源変圧器-高品質の高品質-透磁率-冷間圧延方向性珪素鋼板-で作られています。コアはジョグワイヤーシャーリング、フルオブリークステップシーム構造、ノンホールラッシング、プレートクランプ構造により加工されています。高-および低-電圧コイル分割-相一体型セットでは、設計圧力が均一に圧縮されてコイルの軸方向の強度が確保されます。内側のコイルは高強度のフェノール紙管で裏打ちされています。{10}内側と外側のストラットは高電圧コイルと低電圧コイルに使用されます。中の裸線はs11 油浸電源変圧器-全て断熱材で覆われています。リード支持点を増やし、リードブラケットとハウジングの強度を強化。リード線接続部が冷えています。
s11 油浸電源変圧器-タンクはバレルタイプとベルカバータイプを採用。モデル「F」はサイドブロークーラーです。-シールゴムは「0」タイプの全体構造を採用しており、漏れがありません。
ベルカバー上部のガス集合管は全てスロープ構造を採用し、ガスリレーにつながっています。燃料タンクとリブは圧縮成形されています。-ジャック押しのパッドは4枚で、ペイントでマーキングされています。 S11油浸電源トランスは合理的に配置されていて美しく、燃料タンクの内壁はエポキシ塗料で塗装されています。外装塗装には高品質のシルバー塗装が使用されています。-
S11 油式変圧器の技術パラメータ
| (技術データに応じてカスタマイズできます) | ||||||||||
| 評価済み 容量(KVA) |
電圧の組み合わせ | ベクター グループ |
負荷がありません- 損失(KW) |
負荷損失 (KW) |
負荷がありません- 現在の% |
短絡回路インピーダンス- | 重量(kg) | |||
| 高電圧(KA) | 高電圧 タッピング範囲 |
低電圧(KA) | オイル重量 | 総重量 | ||||||
| 50 | 20-10 |
±5×2.5% ±2×2.5% |
0.4 |
ダイナ11 |
0.13 | 0.96 | 2 | 5.5 |
150 | 495 |
| 63 | 0.15 | 1.145 | 1.9 | 170 | 560 | |||||
| 80 | 0.18 | 1.37 | 1.8 | 190 | 635 | |||||
| 100 | 0.20 | 1.65 | 1.6 | 215 | 710 | |||||
| 125 | 0.24 | 1.98 | 1.5 | 250 | 840 | |||||
| 160 | 0.29 | 2.42 | 1.4 | 285 | 945 | |||||
| 200 | 0.33 | 2.86 | 1.3 | 340 | 1125 | |||||
| 250 | 0.40 | 3.35 | 1.2 | 390 | 1295 | |||||
| 315 | 0.48 | 4.01 | 1.1 | 445 | 1475 | |||||
| 400 | 0.57 | 4.73 | 1.0 | 515 | 1712 | |||||
| 500 | 0.68 | 5.66 | 1.0 | 6.0 |
460 | 1995 | ||||
| 630 | 0.81 | 6.82 | 0.9 | 565 | 2450 | |||||
| 800 | 0.98 | 8.25 | 0.8 | 635 | 2765 | |||||
| 1000 | 1.15 | 11.33 | 0.7 | 840 | 3650 | |||||
| 1250 | 1.35 | 13.20 | 0.7 | 970 | 4220 | |||||
| 1600 | 1.63 | 15.95 | 0.6 | 1105 | 4800 | |||||
| 2000 | 1.95 | 19.14 | 0.6 | 1205 | 5240 | |||||
| 2500 | 2.34 | 22.22 | 0.5 | 1300 | 5650 | |||||
s11 油入電源変圧器の特徴-
1. 貯油タンクが無く、類似品に比べ高さが低い。
2.完全密閉変圧器は油貯蔵タンク付き変圧器と全く同じであるため、ユーザーが選択できる変圧器シリーズのさまざまな設計モデルに対応できます。
3. 変圧器を密閉する際、真空注油プロセスを使用して変圧器内の水分を完全に除去します。s11 油浸電源変圧器-。封入後は変圧器油が空気に触れなくなるため、変圧器内部への酸素や水分の侵入による絶縁性能の劣化（絶縁材や油の劣化）を効果的に防止できるため、定期的な油サンプル検査が不要になります。
4, s11 油浸電源変圧器-高電圧リード線と低電圧リード線があり、本体とその他の締結部品には自動ロック式ロックナットが装備されています。-非吊り下げコア構造を採用しています。-本体と燃料タンクは緊密に一致しており、輸送時の振動や衝撃に耐えることができます。
5. オイルタンクには波形オイルタンクと拡張ラジエーターオイルタンクの2種類があります。波板と拡張ラジエーターは冷却機能だけでなく「呼吸」機能も備えています。波板の弾力性と膨張ラジエーターにより温度を補償します。変更によるオイル量の変化。
6. シール形式：溶接式と取り外し式に分けられます。
溶接タイプ-すべてのテストに合格した後、ボックスの端とカバーが溶接されています。
取り外し可能-ボックスの端とカバーをシールテープとネジでシールします。
7. タンクカバーには、高圧ケーシングの油面より上に棒{1}}形のオイルゲージまたは棒-形のオイルプラグが取り付けられています。
8. メンテナンスコストは一般型の20％で済み、通常のライフサイクルではオイル交換が不要なため、電力網運用の安全性と信頼性が向上します。
会社概要
GNEE TRANSFORMER は強力な生産能力と効率的なマーケティング チームを備えています。
当社の変圧器製品には、500kV、400kV、330kV、220kV、110kV の超-高圧変圧器、35kV 以下の各種乾式-型変圧器/油入変圧器/アモルファス合金変圧器、新エネルギー変圧器、プレハブ変電所が含まれます。
輸出シリーズ: 単相変圧器、三相変圧器、円筒変圧器、絶縁変圧器、制御変圧器、電圧調整器およびその他の製品、および接地変圧器、消弧コイル、ビットコイン変圧器、プレハブキャビン、リアクトル、電炉変圧器、整流器変圧器、鉱山変圧器、船舶用変圧器などの特殊変圧器のさまざまな仕様。
GNEE TRANSFORMER は ISO9001、ISO14001、ISO45001、SA8000 システム認証を連続して通過しました。同時に、10kV および 35KV レベルの配電変圧器とボックス型変電所は、国際電気標準会議 IEC 認証、米国 UL 認証、ドイツ TUV 認証、EU CE 認証、オランダ KEMA 認証、および GOST 認証を取得しています。当社の製品販売は、米国、ヨーロッパ、カナダ、メキシコなど72の国と地域を含む世界市場をカバーしています。
変圧器 ワークショップ機器の展示
GNEE の変圧器の種類
GNEEトランス注文仕様書
|
当社の製品を選択する際には、より良いサービスを提供するために次のデータを提供してください。 |
||
|
需要者 |
||
|
要求者: |
電話方法: |
ファックス： |
|
プロジェクトの技術リーダー: |
電話方法: |
メールボックス: |
|
トランスタイプの選択 |
||
|
□乾式変圧器 {□SC(B) エポキシ樹脂 □SC(B) 非封止-} □アメリカンボックス(ZGS) {□端末タイプ(-Z-) □リングネットワークタイプ(-H-)} □ヨーロピアンボックス交換(YBM)｛□ドライ交換□オイル交換｝ |
□ 油入変圧器-□ 完全密閉(-M-) □ 油-ベアリングピロー} □アモルファス合金変圧器｛□乾式アモルファス□オイルアモルファス｝ □ 特殊変圧器｛整流器、炉、鉱山等｝ |
|
変圧器基本データの選定
|
使用国: |
|
|
フェーズ番号: |
□三相-（S従来） □単相 □その他（) |
|
頻度： |
□50Hz(従来品) □60Hz □その他() |
|
変圧器油: |
□#25(従来品) □#45(最低気温-25度以下) |
|
定格容量: |
□( )kVA 使用条件 □屋外形 □屋内形 |
|
高度： |
□1000m未満（従来） □1000～2000m □3000m以上 |
|
定格電圧(高圧) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □その他() |
|
定格電圧(低圧) |
□0.4kV □0.66kV □10kV □10.5kV □35kV □その他 その他( ) |
|
つながったグループ |
□Dyn11(従来品) □Yyn0 □YNd11 □li0(単-相) □その他() |
|
インピーダンス(%): |
□4% □4.5% □5.5% □6% □6.5% □7.5% □8% □その他( ) |
|
電圧調整モード |
□励磁なしの電圧調整(従来) □負荷時電圧調整(Z)- |
|
電圧調整範囲 |
□±2*2.5% □±5% □±3*2.5% □その他() |
変圧器アクセサリの選択
|
□ファン □温度制御｛□共通 □485コンピュータインターフェース付き｝ □乾式ケース｛□普通鋼板□アルミニウム合金》ステンレス鋼｝ □ドライケースの保護等級(□IP20(従来品) □IP( )} □ドライケース高さ要件{□なし □要件[ ]} □ 乾式可変シェルのケーブルアウトモード {□ 上-と-外 □ 上-と-下 □ 下-内/下-外 □下-内/上-外 □下-内/下-外 □下-内/横-外 [□左 □ 右-外]} |
|
注記： 1. (ドライチェンジ要件の 100kVA 変圧器にはファンが含まれていません。ファンなどは充電する必要があります) 2. (オイル交換<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
その他の特別な要件（下記の追加料金が適用されます）
|
乾式変圧器 |
□シェルと底板｛□普通□完全密閉｝□トラベルスイッチ□マグネティックロー □ゼロシーケンストランス □低圧キャビネットへの銅棒 □保護メッシュ □照明 □100kVA以下 ファン □ショックアブソーバ |
|
油入変圧器- |
□非-低温地域用No.45オイル □負荷電圧調整器の指定銘柄- □400kVA以下の低圧コンセントOABC相配線端子付 □630kVA以下は温度管理が必要 □800kVA以下 低圧コンセント0相には配線端子が必要です □630kVA以下はガスリレーが必要です |
